Detector de cabluri PCE-CL20
Descriere
Detector de cabluri PCE-CL20

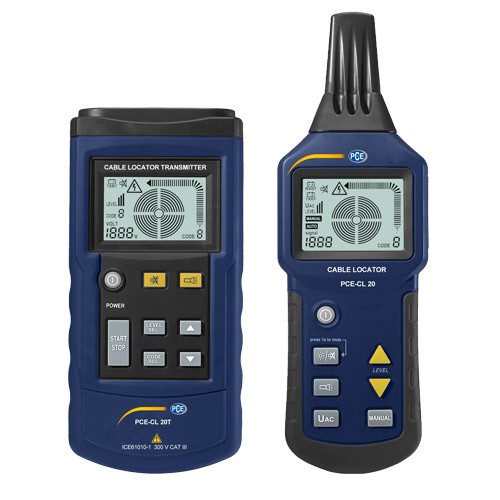

Permite detectia cablurilor sub tensiune. În plus față de cablurile electrice, detectorul de linie detectează și conducte de gaz sau de apă care sunt situate în perete sau în pământ. Astfel, este posibil să se detecteze scurtcircuite și siguranțe. Acesta este motivul pentru care detectorul este potrivit pentru a inspecta peretele, înainte de gaurire (forare) pentru a te asigura că liniile nu sunt lovite. Detectorul de cablu este format din două dispozitive individuale. Unitatea de recepție și detectorul de linie dotat cu un generator de semnal.
Pentru a putea lucra în medii întunecate, ambele dispozitive ale detectorului de linie sunt echipate cu o funcție de iluminare. Pentru o iluminare perfectă, trei leduri oferă pe ambele dispozitive. Pe lângă funcția de lumină, unitatea de recepție are și opțiunea de a activa lumina de fundal.
- Funcție de iluminare pe ambele dispozitive
- Iluminare de fundal pe receptor
- Semnal sonor la detectarea liniei - Detecție ușoară a scurtcircuitelor
+ Reglare manuală a sensibilității
| semnal | 125 kHz |
| zona de identificare a tensiunii externe | DC 12 ... 400 V ± 2,5%; AC 12 ... 400 V (50 ... 60 Hz) ± 2,5% |
| afișaj | LCD |
| tensiune maximă | max. 400V AC / DC |
| categoria de supratensiune | CAT III 300V |
| gradul de poluare | 2 |
| sursa de alimentare | Baterie bloc de 9 V |
| consumul de energie (tensiunea minimă) | aproximativ 31 mA |
| consumul de energie (tensiunea maximă) | aproximativ 115 mA |
| siguranță | F 0,5 A 500 V, 6,3 x 32 mm |
| condițiile de funcționare | 0 ... +40 ° C, rel. Umiditate <80% |
| condițiile de depozitare | -20 ... +60 ° C, rel. Umiditate <80% |
| dimensiuni | 190 x 89 x 42,5 mm |
| greutate | aproximativ 420 g (inclusiv baterie) |
| Specificații tehnice pentru căutătorul de linie (receptor) | |
| adâncime de detecție | depinde de material și aplicare |
| aplicare unipolară | aproximativ 0 ... 2 m |
| aplicare bipolară | aproximativ 0 ... 0,5 m |
| linie simplă de inel | La 2,5 m |
| detectare tensiune Grid | aproximativ 0 ... 0,4 m |
| afișaj | LCD |
| sursa de alimentare | 6 x 1.5V baterii AAA |
| consumul de energie (tensiunea minimă) | cca 32 mA |
| consumul de energie (tensiunea maximă) | aproximativ 89 mA |
| condiţii de mediu | 0 ... +40 ° C, rel. Umiditate <80% |
| condițiile de depozitare | -20 ... +60 ° C, rel. Umiditate <80% |
| dimensiuni | 241,5 x 78 x 38,5 mm |
| greutate | aproximativ 350 g (inclusiv baterii) |
Livrare
1 x detector de cablu PCE-CL 20 (1 x transmițător și 1 x receptor)
2 x clemă de crocodil
2 x vârf de măsurare
2 x plumb de testare
1 x bară de legătură
1 x curea de transport
1 x sac de transport
1 x 9 V baterie bloc
6 x 1,5 V baterie AAA
1 x instrucţiuni de utilizare
