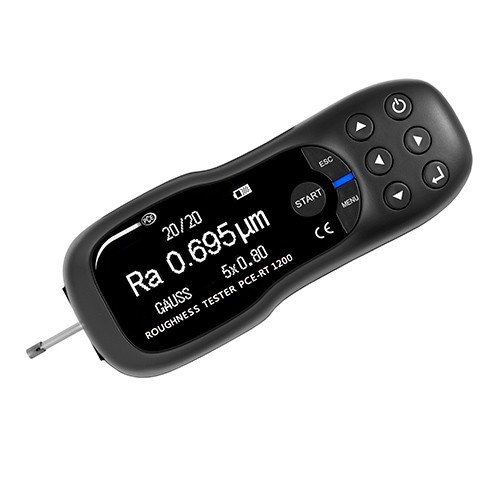

Rugozimetru PCE-RT 1200
Descriere

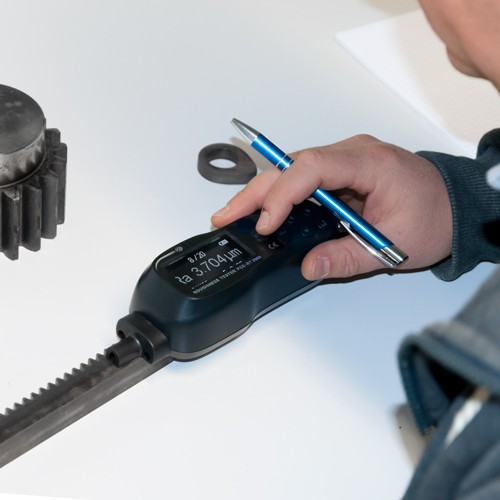

Rugozimetrul PCE-RT 1200 este un aparat mobil utilizat pentru a determina rugozitatea suprafeței, în laborator, în producție și, în general, oriunde se determină rugozitatea suprafețelor plane. optional prin achizitionarea suplimentara a unor sonde ce nu sunt incluse, pot fi masurate si suprafete curbe, rugozitatea in interiorul unor gauri.

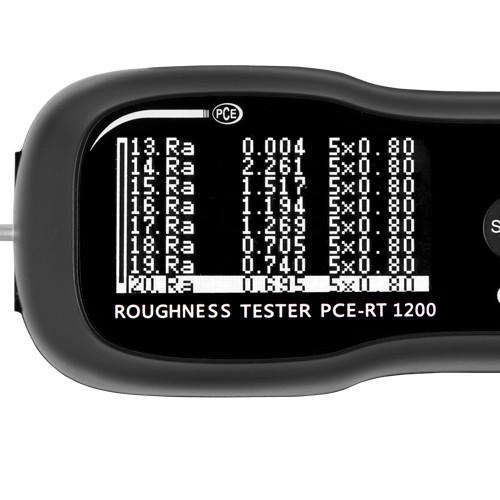

Valorile măsurate sunt afișate pe afișajul OLED foarte clar. În plus, rugozimetrul are o opțiune de stocare de până la 20 de valori măsurate, care ulterior pot fi citite prin interfața micro USB. În acest scop, software-ul de măsurare inclus este de ajutor, iar Cablul USB descarca datele pe PC dar si incarca bateria încorporată. La o incarcare a bateriei se pot face cam 3000 masuratori.

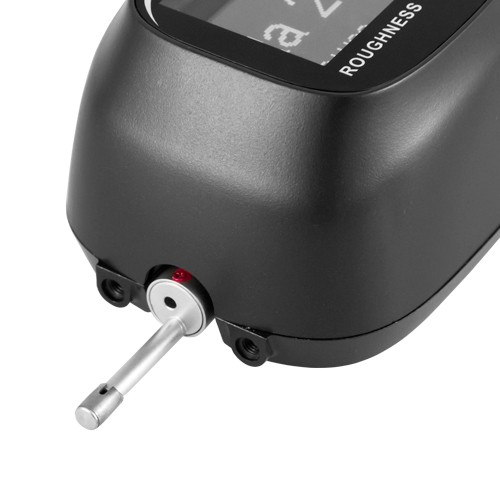

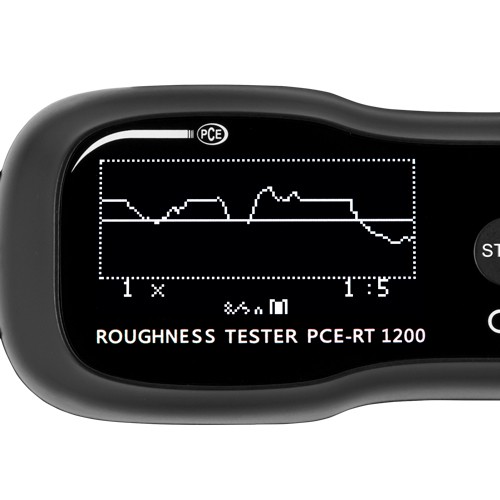

Rugozimetrul PCE-RT1200 opereaza pe metoda de contact stylus conform ISO 3274. Aceasta este o metodă tactila, în care vârful sondei (diamant) al aparatului la o viteză uniformă, este tras în direcție orizontală pe suprafața unei piese de prelucrat. Deplasarea orizontală a vârfului sondei conduce simultan la un separator vertical. Această deplasare este detectată printr-o măsurătoare de deplasare inductivă în rugozimetru și corespunde profilului de suprafață al piesei de prelucrat. Rugozimetrul percepe astfel profilul suprafetei, detectează abaterile în formă și calculează parametrii de rugozitate.
|
Parametri de măsurare |
Ra, Rz, Rq, Rt |
|
Domenii de măsurare |
Ra, Rq: 0,005 ... 16,00 µm |
|
Raza varfului sondei |
5 µm |
|
Material pentru vârful sondei |
Diamant, 90 ° |
|
Forța maximă recomandată pentru măsurarea statică |
4 mN (0,4 gf) |
|
Rază longitudinală de ghidare |
45 mm |
|
Distanța maximă de rulare |
15 mm |
|
Principiul de măsurare |
inductiv |
|
Filtru lungime de undă |
0,25 mm / 0,8 mm / 2,5 mm |
|
Viteza de urmărire |
0.135 mm / s la cutoff lungime de undă: 0,25 mm |
|
Precizia de măsurare |
<± 10% |
|
Repetabilitate |
<6% |
|
Afisaj |
OLED |
|
Unități |
μm / μinch (comutare) |
|
Interfață |
micro USB |
|
Sursa de alimentare |
baterie reîncărcabilă Li-ion |
|
Dimensiunea L x L x H |
150 x 60 x 43 mm |
|
Greutate |
370 g |

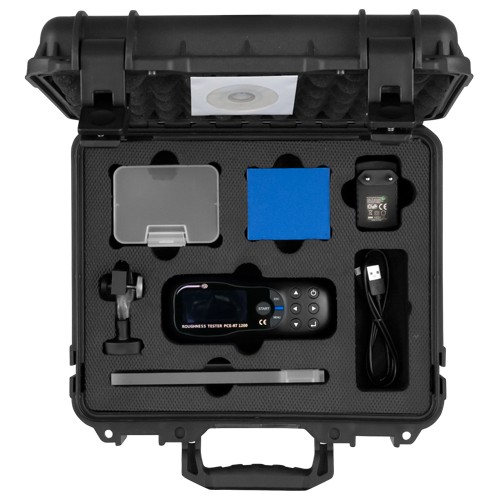

Coletul contine
1 x Rugozitatea PCE-RT 1200
1 x Proba
1 x Capac de protecție pentru proba
1 x Mandrină
1 x Software
1 x Calibrare(plana)
1 x Standard rugozitate
1 x Cablu USB
1 x Adaptor de încărcare
1 x Geantă
1 x Manual
