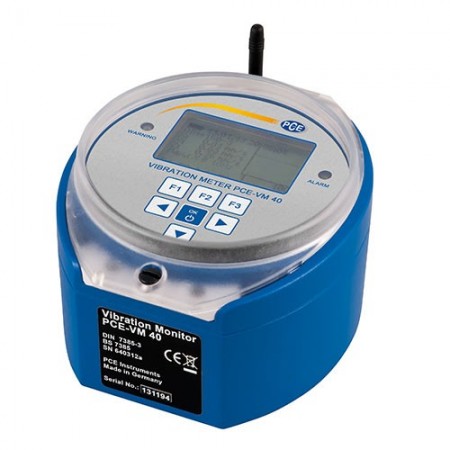

Aparat profesional pentru monitorizare de vibrații in constructii PCE-VM40C

Descriere

Aparat profesional pentru monitorizare de vibrații PCE-VM 40C, in clădiri ,poduri, turnuri și alte structuri.
Se poate seta tipul de clădire (clădire industrială, clădire rezidențială, monument de construcție sau conducte). Este posibil să alegeți între vibrațiile pe termen scurt și vibrațiile pe termen lung.
Depășirea valorilor limită este afișată direct în dispozitiv, este posibilă și trimiterea evenimentelor corespunzătoare prin intermediul unui modul GSM prin SMS (numai PCE-VM 40C).
Aparatul de monitorizat vibratii in cladiri, evaluează vibrațiile conform standardelor comune, conform DIN 4150-3, BS 7385 și SN 640312a, care permit să se facă declarații privind deteriorarea permanentă a structurilor clădirilor. Vibrațiile cu frecvență joasă, de exemplu, cauzate de șantierele de construcții, de încărcările din trafic, sau de procesele industriale de prelucrare, sunt transmise, prin zgomotul cauzat de structură și pot provoca daune permanente clădirilor rezidențiale adiacente.

În afară de stocarea și transmiterea datelor despre vibrații, valorile măsurate pot fi citite direct pe amplasament pe afișajul aparatului. Pe lângă viteza de vibrație din toate cele trei direcții spațiale, x,y,z, sunt afișate suma vectorilor, precum și frecvența principală și direcția spațială cu cea mai mare amplitudine a vibrațiilor. Se afișează, de asemenea, spectrul FFT și valoarea limită relevantă pentru standardul selectat.

- conform DIN 4150-3, BS 7385, SN 640312a
- accelerometru triaxial
- mobil, versiunea cu baterie
- memorie internă de date
- trimite SMS atunci când limitele sunt depășite
- Analiza FFT

Specificația tehnică pentru aparatul de monitorizat vibrații, pentru clădiri PCE-VM 40C

Măsoara: Valoarea maximă a vitezei vibrațiilor
Valoarea maximă a accelerației vibrațiilor

Standardele acceptate DIN 4150-3; BS 7385, SN 640312A

Senzori de vibrații: Accelerometru piezoelectric cu trei axe
Intervalul de afișare (valoarea maximă) Accelerația vibrațiilor:
0,001 ... 15 m / s²

Interval de afișare (valoare maximă) Viteză de rotire:
0,01 ... 2400 mm / s la 1 Hz;
0,01 ... 30 mm / s la 80 Hz; (valoarea scară în funcție de frecvență)

Precizia măsurării (frecvența de referință 16 Hz):
± 3%, ± 2 cifre, trecere scăzută 100 Hz
± 3%, ± 2 cifre, trecere scăzută la 398 Hz

Afișaj:
LCD, s / w, 128 x 64 pixeli, iluminat,
3 vârfuri (X / Y / Z) sau suma vectorială
frecvență principală,
50 linii de spectru FFT,
starea bateriei,
dată și oră

Alarma: LED-urile de avertizare și alarmă de lângă afișaj,
ieșirea releului (contact de comutare, max 100 VDC / 2 A)

Modem GSM: Quad band (850, 900, 1800, 1900 MHz)
Funcția de alarmă prin SMS: Expediere SMS cu etichetă de alarmă Valori măsurate pentru X / Y / Z, frecvență, dată, oră, nume dispozitiv
GSM funcții suplimentare: Apel telefonic cu căști (prin adaptor VM40-HS)
Expediere SMS: DA

Memoria: card micro SD, inclus
Max. 100000 valori măsurate (X / Y / Z, frecvență, dată, oră, nume dispozitiv)

Convertor analog / digital: 24 biți, sigma-delta
Interfață USB: USB 2.0, modul CDC, prin cablu VM2x-USB
Acumulator: NiMH, 4,8 V / 9 Ah, timp de încărcare:
funcționare tampon de 10 ore fără utilizarea bateriei prin USB
(de exemplu sursa de alimentare USB / banca de alimentare USB)
Durata de viață a bateriei pe încărcare a bateriei: 5 ... 15 zile, în funcție de temperatură, ciclul de funcționare al iluminării pe afișaj și de utilizarea funcției GSM
limbi meniu: Germană / engleză
Temperatura de lucru: -20 ... +60 ° C
protecție: IP64
dimensiuni: 150 x 140 x 80 mm
greutate: 2 kg
Accesorii incluse: Cablu USB VM2x-USB
Încărcare / adaptor: de rețea VM40-CH
Accesorii opționale: Placă de bază pentru trepied VM40-BP
Adaptor pentru căști: VM40-HS

Livrare
1 x Monitor de vibrații pentru clădiri PCE-VM 40C, 1 x cablu USB VM2x-USB,
1 x încărcător / sursă de alimentare VM40-CH, 1 x manual de utilizare

Modem GSM / UMTS
Certificat de calibrare ISO inclus
